Оригинальные каталоги
1
2
3
4
4.1
4.2
4.3
4.4
4.5
4.6
4.7
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
6
7
8
9
10
11
12
13
14
15
16
17
18
18.1
18.2
18.3
18.4
18.5
18.6
18.7
19
20
21

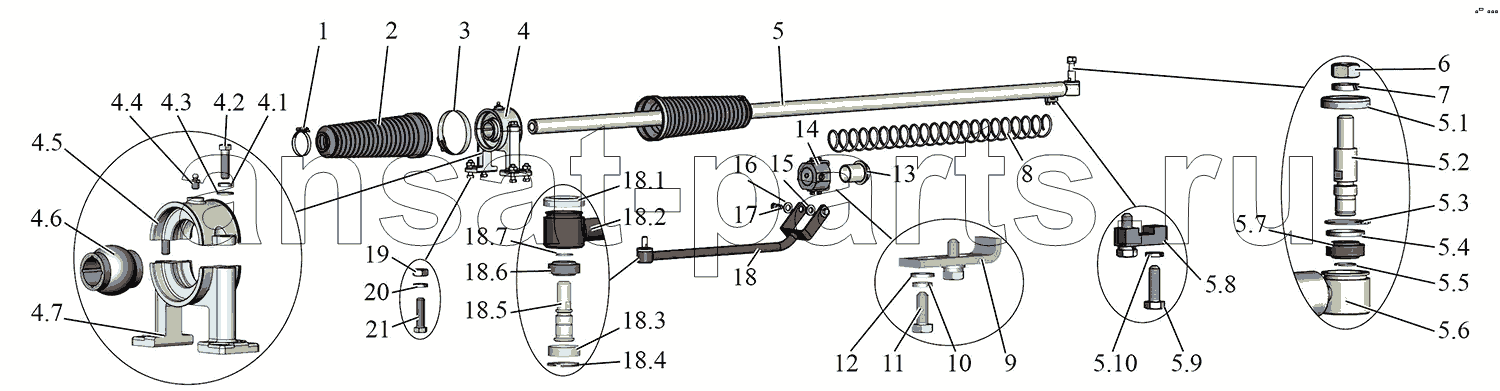

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | Купить |
|---|---|---|---|---|
| 1 | DIN3017-Al32-50W2-1 | Хомут червячный | Нет в продаже |
|
| 2 | 64221-3405096 | Муфта | 1092 ₽ |
|
| 3 | DIN3017-Al80-100W2-1 | Хомут червячный | Нет в продаже |
|
| 4 | 105-5020260-10 | Спора | Нет в продаже |
|
| 4.1 | 252136 | Шайба 10 ОТ | Нет в продаже |
|
| 4.2 | 201501 | Болт М10-6gх35 | Нет в продаже |
|
| 4.3 | 252006 | Шайба 10 | Нет в продаже |
|
| 4.4 | 264020 | Масленка 1.3.Ц6Хр | Нет в продаже |
|
| 4.5 | 105-5020261-10 | Корпус верхний | Нет в продаже |
|
| 4.6 | 103-1703039 | Втулка | Нет в продаже |
|
| 4.7 | 105-5020263-10 | Корпус нижний | Нет в продаже |
|
| 5 | 105-5020206-20 | Подвеска | Нет в продаже |
|
| 5.1 | 101-6106120 | Чехол | Нет в продаже |
|
| 5.2 | 105-5020256 | Палец | Нет в продаже |
|
| 5.3 | 400384-01 | Кольцо В28 | Нет в продаже |
|
| 5.4 | 101-6106160 | Втулка | Нет в продаже |
|
| 5.5 | 400539 | Кольцо В15 | Нет в продаже |
|
| 5.6 | 105-5020208-20 | Направляющая | Нет в продаже |
|
| 5.7 | ШС15 | Подшипник ШС 15 | Нет в продаже |
|
| 5.8 | 105-5020211 | Прижим | Нет в продаже |
|
| 5.9 | 201420 | Болт М6-6gх20 | Нет в продаже |
|
| 5.10 | 252134 | Шайба 6Т | Нет в продаже |
|
| 6 | 250514 | Гайка М12-6Н | Нет в продаже |
|
| 7 | 252137 | Шайба 12 ОТ | Нет в продаже |
|
| 8 | 105-5020214-40 | Пружина | Нет в продаже |
|
| 9 | 105-5020301 | Прижим | Нет в продаже |
|
| 10 | 252134 | Шайба 6Т | Нет в продаже |
|
| 11 | 201418 | Болт М6-6gх16 | Нет в продаже |
|
| 12 | 252004 | Шайба 6 | Нет в продаже |
|
| 13 | 105-5020303 | Вкладыш | Нет в продаже |
|
| 14 | 105-5020305 | Корпус | Нет в продаже |
|
| 15 | 105-5020307 | Прохладна | Нет в продаже |
|
| 16 | 252007 | Шайба 12 | Нет в продаже |
|
| 17 | 105-5020309 | Ось | Нет в продаже |
|
| 18 | 105-5020290 | Тяга | Нет в продаже |
|
| 18.1 | 101-6106120 | Чехол | Нет в продаже |
|
| 18.2 | 105-5020292 | Корпус шарнира | Нет в продаже |
|
| 18.3 | 101-6106124 | Заглушка | Нет в продаже |
|
| 18.4 | 400384-01 | Кольцо В28 | Нет в продаже |
|
| 18.5 | 105-5020297 | Палец | Нет в продаже |
|
| 18.6 | ШС15 | Подшипник ШС 15 | Нет в продаже |
|
| 18.7 | 400539 | Кольцо В15 | Нет в продаже |
|
| 19 | 250512 | Гайка М10-6Н | Нет в продаже |
|
| 20 | 252136 | Шайба 10 ОТ | Нет в продаже |
|
| 21 | 105-5020263-10 | Корпус нижний | Нет в продаже |
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
