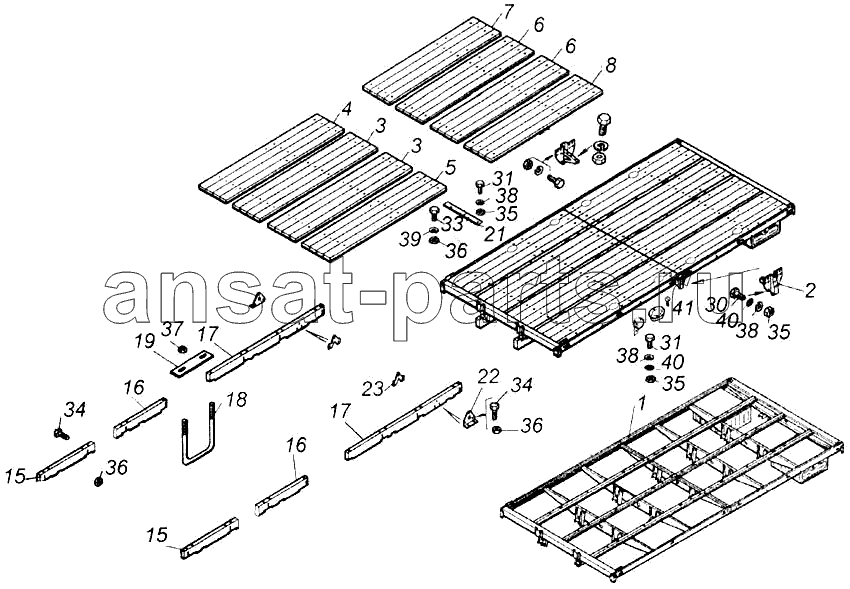

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | Купить |
|---|---|---|---|---|
| 431007-8501010 | 431007-8501010 | Основание платформы | Нет в продаже |
|
| 1 | 431007-8501016 | Каркас основания платформы | Нет в продаже |
|
| 2 | 5320-8502050 | Направляющая стойки | Нет в продаже |
|
| 3 | 431007-8522030 | Щит №1 настила пола | Нет в продаже |
|
| 4 | 431007-8522032 | Щит №1 настила пола крайний прав. | Нет в продаже |
|
| 5 | 431007-8522033 | Щит №1 настила пола крайний левый | Нет в продаже |
|
| 6 | 532007-8522040 | Щит №2 настила пола | Нет в продаже |
|
| 7 | 431007-8522042 | Щит №2 настила пола крайний прав | Нет в продаже |
|
| 8 | 431007-8522043 | Щит №2 настила пола крайний левый | Нет в продаже |
|
| 9 | 4310-8525051 | Крюк с ушком | Нет в продаже |
|
| 15 | 532127-8501024 | Брус продольный передний | Нет в продаже |
|
| 16 | 532007-8501026 | Брус продольный средний | Нет в продаже |
|
| 17 | 431007-8501027 | Брус продольный задний | Нет в продаже |
|
| 18 | 5320-8501033 | Хомут крепления балки к продольному брусу | Нет в продаже |
|
| 19 | 5320-8501035 | Прокладка хомута | Нет в продаже |
|
| 21 | 5320-8502072 | Усилитель поперечной балки | Нет в продаже |
|
| 22 | 5320-8521114 | Угольник фиксирующий платформу верхний | Нет в продаже |
|
| 23 | 5320-8521117 | Прокладка под головки болтов | Нет в продаже |
|
| 25 | 4310-8525054 | Гнездо узла крепления | Нет в продаже |
|
| 30 | 1/60432/21 | Болт М8-6gх16 | 13 ₽ |
|
| 31 | 1/60436/21 | Болт М8-6gх25 | 16 ₽ |
|
| 33 | 1/59705/21 | Болт М10х1,25-6gх20 | 24 ₽ |
|
| 34 | 853014 | Болт М10х1,25-6gх90 | Нет в продаже |
|
| 35 | 1/61008/11 | Гайка М8х1,25-6Н | 8 ₽ |
|
| 36 | 1/21647/11 | Гайка М10х1,25-6Н | 18 ₽ |
|
| 37 | 1/61015/11 | Гайка М12х1,25-6Н | 25 ₽ |
|
| 38 | 1/05166/77 | Шайба 8 пружинная | Нет в продаже |
|
| 39 | 1/05168/77 | Шайба 10 пружинная | 5 ₽ |
|
| 40 | 1/26467/01 | Шайба плоская 8х20х2 | 8 ₽ |
|
| 41 | 247591 | Шуруп 6х25 | Нет в продаже |
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
